Jetpack Compose 中除了 Canvas 可组合项之外，Compose 还有三个可用于图形绘制的 Modifier/修饰符：drawBehind, drawWithContent, drawWithCache，它们可以应用于任何可组合项。

在本文中，我们将介绍 Jetpack Compose 中的 drawBehind, drawWithContent , drawWithCache 的区别和用法。

drawWithContent

drawWithContent 是绘图的基本修饰符，可以在其中决定绘图顺序。

通过修改在 drawWithContent 中调用 drawContent 的调用位置实现绘图时可组合项的内容的绘制顺序。

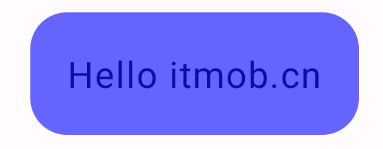

例如，在包含一个 Text 的 Box 可组合项前面绘制半透明的蓝色遮罩层：

@Composable
fun DrawWithContentSample() {
    Box(
        modifier = Modifier.fillMaxSize(),
        contentAlignment = Alignment.Center,
    ) {
        Column(
            modifier = Modifier
                .drawWithContent {
                    drawContent() // 先调用 drawContent() 则先绘制可组合项的内容
                    drawRoundRect(
                        color = Color.Blue,
                        alpha = 0.6f,
                        cornerRadius = CornerRadius(16.dp.toPx(), 16.dp.toPx()),
                    )
                }
                .padding(16.dp),
        ) {
            Text("Hello itmob.cn")
        }
    }
}

我们调用了 drawWithContent 方法，它同样接受一个接收者类型为 DrawScope 的 lambda 表达式为参数。

drawBehind

drawBehind 是 drawWithContent 的一个方便使用的封装，它将绘图顺序设置为可组合内容的后面。

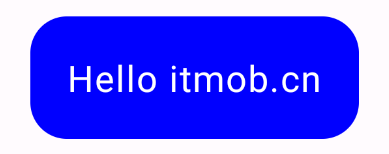

例如，通过 drawBehind 为 Text 绘制一个蓝色的圆角背景：

@Composable
fun DrawBehindSample() {
    Box(
        modifier = Modifier.fillMaxSize(),
        contentAlignment = Alignment.Center,
    ) {
        Text(
            text = "Hello itmob.cn",
            modifier = Modifier
                .drawBehind {
                    drawRoundRect(
                        color = Color.Blue,
                        cornerRadius = CornerRadius(16.dp.toPx(), 16.dp.toPx()),
                    )
                }
                .padding(16.dp),
            color = Color.White,
        )
    }
}

drawBehind 方法拥有一个名为 onDraw，接收者为 DrawScope 类型的 lambda 表达式，我们在这个 lambda 中使用 DrawScope 提供的字段和函数进行绘制。

drawWithCache

drawWithCache 可以绘制图形并缓存在其中创建的对象，只要绘图区域的大小相同，或者读取的任何状态对象都没有更改，就会缓存对象。

这个修饰符有助于提高绘图调用的性能，因为它避免了重新分配在绘图时创建的对象（如： Brush，Shader，Path 等）。

注意： 只有在需要创建必须缓存的对象时才使用 Modifier.drawWithCache ，不需要缓存对象时使用此修饰符，可能会导致不必要的lambda分配。

例如，如果通过 Brush 在 Text 后面绘制渐变背景，则可以使用 drawWithCache 来缓存 Brush ”对象，直到绘图区域的大小发生变化：

@Composable
fun DrawWithCacheSample() {
    Box(
        modifier = Modifier.fillMaxSize(),
        contentAlignment = Alignment.Center,
    ) {
        Text(
            text = "Hello itmob.cn",
            color = Color.White,
            modifier = Modifier
                .drawWithCache {
                    // 这里创建的对象将被缓存，直到绘图区域发生变化。
                    val brush = Brush.linearGradient(
                        listOf(
                            Color(0xFF9E82F0),
                            Color(0xFF42A5F5),
                        ),
                    )
                    onDrawBehind {
                        drawRoundRect(
                            brush = brush,
                            cornerRadius = CornerRadius(16.dp.toPx()),
                        )
                    }
                }
                .padding(16.dp),
        )
    }
}

正如上例调用 drawWithCache 修饰符，它接受接收器为 CacheDrawScope 方法，通过 CacheDrawScope 我们可以调用 onDrawBehind 和 onDrawWithContent 来绘制图形。

总结

1. 绘图的基本修饰器是 drawWithContent，在其中可以修改组合项与绘制内容的绘制顺序。
2. drawBehind 是用于方便调用的 drawWithContent 的包装，它的绘图顺序固定为绘制内容在可组合内容的后面。
3. drawWithCache 在其内部调用 onDrawBehind 或 onDrawWithContent 来绘制，并可以缓存在其中创建的对象。
