Jetpack Compose 中 DrawStyle 详解 - （线段/笔画/轮廓的绘制样式）

1. 简介

Jetpack Compose 中在 drawLine drawRect drawText drawRect drawImage, drawOval 等绘制方法中可以通过 drawStyle 属性控制线段/轮廓的绘制效果（drawLine 是线段本身，不需要设置 drawStyle 属性，直接设置其相关属性即可）。

compose-ui 库的 1.4.0-alpha01 版本开始为 TextStyle, SpanStyle, Paragraph, MultiParagraph, 等增加了 DrawStyle 属性用于绘制文字笔画/轮廓效果。

Text(
    text = "https://itmob.cn",
    style = LocalTextStyle.current.merge(
        TextStyle(
            color = Color.Red,
            fontSize = 32.sp,
            drawStyle = Fill,
        ),
    ),
)

Draw text in JetpackCompose

如上代码使用 Fill 作为 drawStyle 属性。Fill 是 drawStyle 属性的默认值，表示应使用所提供的颜色或图案完全填充形状。

2. DrawStyle 属性详解

Compose 中定义了两个 DrawStyle 的子类：Fill 和 Stroke

  1. Fill 是 drawStyle 属性的默认值，表示应使用所提供的颜色或图案完全填充形状。
  2. Stroke 是为带有笔画的绘制提供信息。

2.1 Fill

/**
 * 默认DrawStyle, 表示应使用所提供的颜色或图案完全填充形状
 */
object Fill : DrawStyle

Fill 是默认属性，文字轮廓是填充状态，是文字的默认样式，可以不用设置（即简介中示例的样式）。

2.2 Stroke

如下是 Stroke 的定义：

/**
 * 提供用笔划绘制内容的信息
 */
class Stroke(
    val width: Float = 0.0f,
    val miter: Float = DefaultMiter,
    val cap: StrokeCap = DefaultCap,
    val join: StrokeJoin = DefaultJoin,
    val pathEffect: PathEffect? = null
) : DrawStyle() {
    companion object {

        /**
         * Width to indicate a hairline stroke of 1 pixel
         */
        const val HairlineWidth = 0.0f

        /**
         * Default miter length used in combination with joins
         */
        const val DefaultMiter: Float = 4.0f

        /**
         * Default cap used for line endings
         */
        val DefaultCap = StrokeCap.Butt

        /**
         * Default join style used for connections between line and curve segments
         */
        val DefaultJoin = StrokeJoin.Miter
    }
...
}

Stroke 提供了如下属性：

  • width - 轮廓/描边的宽度（单位：像素）
  • miter - 轮廓/描边斜接值。这用于在拐角是锐角连接时控制锐角连接的行为。此值必须>= 0
  • cap - 返回绘制的端点，控制如何处理描边线和路径的起始和结束。默认值为StrokeCap.Butt。
  • join - 设置拐角形状，设置在描边路径上加入直线和曲线段的处理。默认值为：尖角 StrokeJoin.Miter。
  • pathEffect - 应用于笔画/描边/轮廓的效果，空表示将绘制实线描边线。

2.2.1 miter 斜接值

miter 的英文意思是：斜接/斜面接头/尖角。在这里表示笔画使用斜接/尖角连接。
miter 是对 Stroke 类中 join 属性的一个补充，即拐角形状是斜接（StrokeJoin.**Miter**）时，它用于设置 miter 型拐角的延长线的最大值。

示例：

Text(
    text = "笔画",
    style = LocalTextStyle.current.merge(
        TextStyle(
            color = Color.Red,
            fontSize = 128.sp,
            drawStyle = Stroke(
                width = strokeWith,
                miter = 0F,
                join = StrokeJoin.Miter,
            ),
        ),
    ),
)
Text(
    text = "笔画",
    style = LocalTextStyle.current.merge(
        TextStyle(
            color = Color.Blue,
            fontSize = 128.sp,
            drawStyle = Stroke(
                width = strokeWith,
                miter = Stroke.DefaultMiter,
                join = StrokeJoin.Miter,
            ),
        ),
    ),
)

DrawStyle: Stroke

2.2.2 cap: StrokeCap 线帽/端点的样式

Canvas(modifier = Modifier.fillMaxWidth().height(200.dp)) {
    drawLine(
        color = Color.Blue,
        start = Offset.Zero,
        end = Offset(200.dp.toPx(), 0F),
        strokeWidth = 16.sp.toPx(),
        cap = StrokeCap.Butt,
    )
    drawLine(
        color = Color.Blue,
        start = Offset(0F, 20.dp.toPx()),
        end = Offset(200.dp.toPx(), 20.dp.toPx()),
        strokeWidth = 16.sp.toPx(),
        cap = StrokeCap.Square,
    )
    drawLine(
        color = Color.Blue,
        start = Offset(0F, 40.dp.toPx()),
        end = Offset(200.dp.toPx(), 40.dp.toPx()),
        strokeWidth = 16.sp.toPx(),
        cap = StrokeCap.Round,
    )
}

DrawStyle: StrokeCap

  1. 上例中三个线段的长度是相同的，但是设置线帽后长度却不同了，因为线帽是在线段外绘制的。
  2. 绘制圆形或文字的轮廓时，因为笔画/线条是闭合的不存在线帽，所以即使设置 cap 属性也是没有效果的。
// 绘制 圆形 和 文字轮廓时，cap 属性是没有效果的
drawCircle(
    color = Color.Red,
    radius = 50.dp.toPx(),
    center = Offset(200.dp.toPx(), 120.dp.toPx()),
    style = Stroke(
        width = 2.sp.toPx(),
        cap = StrokeCap.Round,
    ),
)
drawText(
    topLeft = Offset(0F, 64.dp.toPx()),
    textMeasurer = textMeasurer,
    text = "https://itmob.cn",
    style = TextStyle(
        fontSize = 24.sp,
        drawStyle = Stroke(
            width = 2.sp.toPx(),
            cap = StrokeCap.Round,
        ),
    ),
)
}

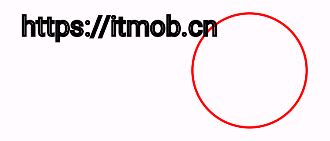

DrawStyle: StrokeCap.Round

2.2.3 join: StrokeJoin 笔画/线段的连接方式

线段的连接方式有三种：Miter 尖角/斜接， Round 圆角， Bevel 平角

// 绘制笔画连接方式为 Miter/斜接/尖角 的矩形
drawRect(
    color = Color.Red,
    topLeft =Offset(0F, 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        join = StrokeJoin.Miter,
    ),
)
// 绘制笔画连接方式为 Miter 且 miter 的斜接值为 0 的矩形
drawRect(
    color = Color.Blue,
    topLeft =Offset(0F, 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        miter = 0F,
        join = StrokeJoin.Miter,
    ),
)

// 绘制笔画连接方式为 Round/圆角 的矩形
drawRect(
    color = Color.Red,
    topLeft =Offset(60.dp.toPx(), 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        join = StrokeJoin.Round,
    ),
)
drawRect(
    color = Color.Blue,
    topLeft =Offset(60.dp.toPx(), 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        miter = 0F,
        join = StrokeJoin.Miter,
    ),
)

// 绘制笔画连接方式为 Bevel/平角 的矩形
drawRect(
    color = Color.Red,
    topLeft =Offset(120.dp.toPx(), 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        join = StrokeJoin.Bevel,
    ),
)
drawRect(
    color = Color.Blue,
    topLeft =Offset(120.dp.toPx(), 200.dp.toPx()),
    size =Size(50.dp.toPx(), 50.dp.toPx()),
    style = Stroke(
        width = 8.dp.toPx(),
        miter = 0F,
        join = StrokeJoin.Miter,
    ),
)

// 通过 Path 绘制三角形，且笔画的连接方式为 Miter/斜接/尖角
valpath =Path()
path.moveTo(0f, 300.dp.toPx())
path.lineTo(size.width/ 2f, 400.dp.toPx())
path.lineTo(size.width, 300.dp.toPx())
path.close()
drawPath(
    path = path,
    color = Color.Magenta,
    style = Stroke(
        width = 8.dp.toPx(),
    ),
)
// 绘制 miter 为0F 的尖角
drawPath(
    path = path,
    color = Color.Blue,
    style = Stroke(
        width = 8.dp.toPx(),
        miter = 0F,
        join = StrokeJoin.Miter,
    ),
)

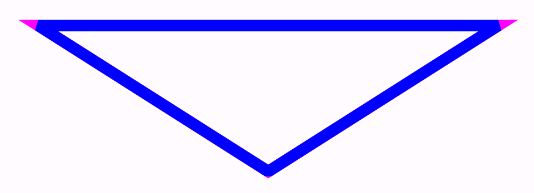

DrawStyle: StrokeJoin

DrawStyle: StrokeJoin

通过绘制 miter 斜接值为 0 的蓝色图形，更直观的看到线段的不同连接方式的效果。

2.2.4 pathEffect: PathEffect 应用于笔划的效果

PathEffect 是应用于笔划的效果，null 表示要绘制实心笔划线。例如，可以用于将笔画的形状绘制为虚线或图案，或在线段交点周围应用处理。

PathEffect 源码：

/**
 * 应用于图形基本体的几何图形的效果。
 * 例如，这可以用于将形状绘制为虚线或成形图案，或在线段交点周围应用处理。
 */
interface PathEffect {
    companion object {

        /**
         * 将线段之间的锐角替换为指定半径的圆角
         */
        fun cornerPathEffect(radius: Float): PathEffect = actualCornerPathEffect(radius)

        /**
         * 将形状绘制为具有给定间隔的一系列短划线/虚线
         * intervals 间隔必须包含偶数个条目（>=2）
         *
         * 例如：如果“intervals[]=｛10，20｝”，并且phase=25，
         * 这将设置一个虚线路径，如下所示：5个像素断开，10个连续，20个像素断开，10个像素连续，20个像素断开
         *
         * @param intervals Array of "on" and "off" distances for the dashed line segments
         * @param phase Pixel offset into the intervals array
         */
        fun dashPathEffect(intervals: FloatArray, phase: Float = 0f): PathEffect =
            actualDashPathEffect(intervals, phase)

        /**
         * 创建一个PathEffect，将 inner 指定效果应用于路径，然后将 outer 效果应用于 inner 效果的结果。
         */
        fun chainPathEffect(outer: PathEffect, inner: PathEffect): PathEffect =
            actualChainPathEffect(outer, inner)

        /**
         * 通过在绘制的路径上盖指定的形状（从名称可理解为将指定的形状像盖章/邮戳一样绘制在路径上）。
         * 这仅适用于笔划形状，对于填充形状将被忽略。与此[PathEffect]一起使用的笔划宽度也将被忽略。
         *
         * @param shape 用于作为印/盖章记的 Path 类型的图形
         * @param advance 每个印记形状之间的间距
         * @param phase 在绘制第一个印记形状之前要偏移的量
         * @param style 如何在绘制印记时变换每个位置的形状
         */
        fun stampedPathEffect(
            shape: Path,
            advance: Float,
            phase: Float,
            style: StampedPathEffectStyle
        ): PathEffect = actualStampedPathEffect(shape, advance, phase, style)
    }
}

PathEffect 接口中只定义了一个伴生对象，其中包含四个返回值类型为 PathEffect 的方法，使用时根据开发的实际需求调用合适的方法即可。

chainPathEffect 方法与 android.graphics.ComposePathEffect 相同，因为它的源码中就是通过调用 ComposepathEffect 实现的。

internal actual fun actualChainPathEffect(outer: PathEffect, inner: PathEffect): PathEffect =
    AndroidPathEffect(
        android.graphics.ComposePathEffect(
            (outer as AndroidPathEffect).nativePathEffect,
            (inner as AndroidPathEffect).nativePathEffect
        )
    )

生成 PathEffect 的方法在上面的源码的注释中已经简单介绍，下面用实例来看看它们的用法：

  1. cornerPathEffect 圆角效果

     Canvas(Modifier.fillMaxWidth().height(100.dp)) {
    val triangle = Path().apply {
        moveTo(size.width / 2, 0F)
        lineTo(0F, size.height)
        lineTo(size.width, size.height)
        lineTo(size.width / 2, 0F)
        close()
    }
    drawPath(
        path = triangle,
        color = Color.Red,
        style = Stroke(
            width = 2.dp.toPx(),
            pathEffect = PathEffect.cornerPathEffect(16.dp.toPx()),
        ),
    )
}
Spacer(modifier = Modifier.size(16.dp))
Canvas(Modifier.fillMaxWidth().height(100.dp)) {
    drawText(
        textMeasurer = textMeasurer,
        text = "https://itmob.cn",
        style = TextStyle(
            fontSize = 36.sp,
            drawStyle = Stroke(
                width = 2.dp.toPx(),
                pathEffect = PathEffect.cornerPathEffect(16.dp.toPx()),
            ),
        ),
    )
}

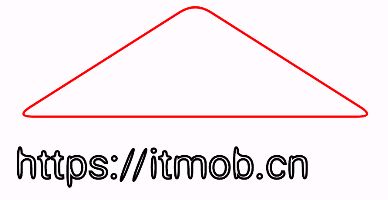

    DrawStyle: PathEffect - cornerPathEffect

  2. dashPathEffect 虚线效果

    Canvas(Modifier.fillMaxWidth().height(100.dp)) {
    val triangle = Path().apply {
        moveTo(size.width / 2, 0F)
        lineTo(0F, size.height)
        lineTo(size.width, size.height)
        lineTo(size.width / 2, 0F)
        close()
    }
    drawPath(
        path = triangle,
        color = Color.Red,
        style = Stroke(
            width = 2.dp.toPx(),
            pathEffect = PathEffect.dashPathEffect(
                intervals = floatArrayOf(10.dp.toPx(), 20.dp.toPx()),
                phase = 25.dp.toPx(),
            ),
        ),
    )
    // 参考线，可以更方便看到 phase 为 25 时，首先会绘制时会有 5 的断开
    drawLine(
        color = Color.Blue,
        start = Offset(size.width / 2, 0F),
        end = Offset(size.width / 2, size.height),
    )
}

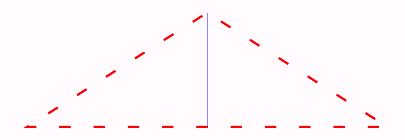

    DrawStyle: PathEffect - dashPathEffect

  3. stampedPathEffect 印章效果

    Canvas(Modifier.fillMaxWidth().height(100.dp)) {
    val triangleStampShape = Path().apply {
        val size = 5.dp.toPx()
        moveTo(size / 2, 0F)
        lineTo(0F, size)
        lineTo(size, size)
        lineTo(size / 2, 0F)
        close()
    }
    val triangle = Path().apply {
        moveTo(size.width / 2, 0F)
        lineTo(0F, size.height)
        lineTo(size.width, size.height)
        lineTo(size.width / 2, 0F)
        close()
    }
    // 使用小三角形的形状作为印章效果绘制一个更大的三角形
    drawPath(
        path = triangle,
        color = Color.Red,
        style = Stroke(
            width = 2.dp.toPx(),
            pathEffect = PathEffect.stampedPathEffect(
                shape = triangleStampShape,
                advance = 10.dp.toPx(),
                phase = 0F,
                style = StampedPathEffectStyle.Morph,
            ),
        ),
    )
}

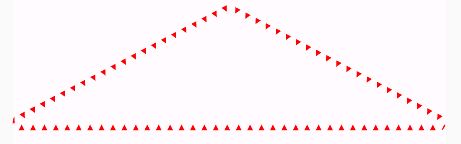

    DrawStyle: PathEffect - StampedPathEffectStyle

    Canvas(Modifier.fillMaxWidth().height(200.dp)) {
    val triangleStampShape = Path().apply {
        val size = 5.dp.toPx()
        moveTo(size / 2, 0F)
        lineTo(0F, size)
        lineTo(size, size)
        lineTo(size / 2, 0F)
        close()
    }
    // 使用小三角形的形状作为印章效果绘制文字的笔画效果
    drawText(
        textMeasurer = textMeasurer,
        text = "itmob",
        style = TextStyle(
            fontSize = 146.sp,
            drawStyle = Stroke(
                pathEffect = PathEffect.stampedPathEffect(
                    shape = triangleStampShape,
                    advance = 7.dp.toPx(),
                    phase = 0F,
                    style = StampedPathEffectStyle.Morph,
                ),
            ),
        ),
    )
}

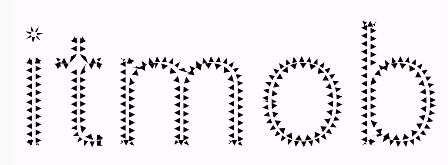

    DrawStyle: PathEffect - StampedPathEffectStyle

    StampedPathEffectStyle 是沿绘制路径变换印章形状的的策略

    Row(
    modifier = Modifier.fillMaxWidth().height(100.dp),
    horizontalArrangement = Arrangement.SpaceEvenly,
) {
    val size = with(LocalDensity.current) { 10.dp.toPx() }
    val square = Path().apply {
        lineTo(size, 0f)
        lineTo(size, size)
        lineTo(0f, size)
        close()
    }
    val canvasModifier = Modifier
        .requiredSize(100.dp)
        .align(Alignment.CenterVertically)

    // StampedPathEffectStyle.Morph
    // 将修改弯曲正方形的线，以适应圆本身的曲率。
    // 以使每个正方形被渲染为完全包含在圆本身边界中
    Canvas(modifier = canvasModifier) {
        drawCircle(color = Color.Blue)
        drawCircle(
            color = Color.Red,
            style = Stroke(
                pathEffect = PathEffect.stampedPathEffect(
                    shape = square,
                    advance = 20.dp.toPx(),
                    phase = 0f,
                    style = StampedPathEffectStyle.Morph,
                ),
            ),
        )
    }
    // StampedPathEffectStyle.Rotate
    // 围绕圆绘制正方形，使每个正方形以圆为中心沿圆本身的曲率旋转
    // 但是正方形旋转后超出圆形边界，不会做特殊处理
    Canvas(modifier = canvasModifier) {
        drawCircle(color = Color.Blue)
        drawCircle(
            color = Color.Red,
            style = Stroke(
                pathEffect = PathEffect.stampedPathEffect(
                    shape = square,
                    advance = 20.dp.toPx(),
                    phase = 0f,
                    style = StampedPathEffectStyle.Rotate,
                ),
            ),
        )
    }
    // StampedPathEffectStyle.Translate
    // 围绕圆绘制正方形，每个正方形的左上角位于圆的圆周上
    // 也就是印章图形会沿路径以路径上的点为零点绘制，没有其他处理
    Canvas(modifier = canvasModifier) {
        drawCircle(color = Color.Blue)
        drawCircle(
            color = Color.Red,
            style = Stroke(
                pathEffect = PathEffect.stampedPathEffect(
                    shape = square,
                    advance = 20.dp.toPx(),
                    phase = 0f,
                    style = StampedPathEffectStyle.Translate,
                ),
            ),
        )
    }
}

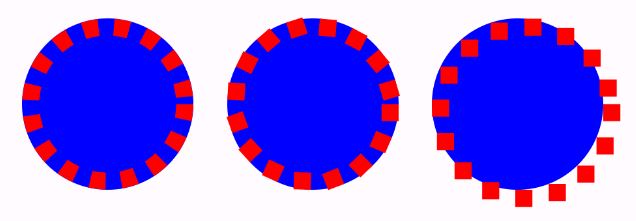

    DrawStyle: PathEffect - StampedPathEffectStyle

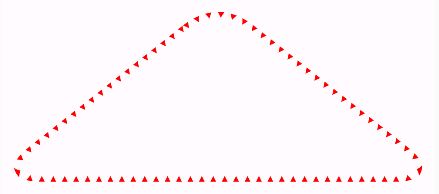

  4. chainPathEffect PathEffect 组合

    Canvas(Modifier.fillMaxWidth().height(150.dp)) {
    val triangleStampShape = Path().apply {
        val size = 5.dp.toPx()
        moveTo(size / 2, 0F)
        lineTo(0F, size)
        lineTo(size, size)
        lineTo(size / 2, 0F)
        close()
    }
    val triangle = Path().apply {
        moveTo(size.width / 2, 0F)
        lineTo(0F, size.height)
        lineTo(size.width, size.height)
        lineTo(size.width / 2, 0F)
        close()
    }
    // 使用两个 PathEffect 组合绘制效果
    drawPath(
        path = triangle,
        color = Color.Red,
        style = Stroke(
            width = 2.dp.toPx(),
            pathEffect = PathEffect.chainPathEffect(
                outer = PathEffect.stampedPathEffect(
                    shape = triangleStampShape,
                    advance = 10.dp.toPx(),
                    phase = 0F,
                    style = StampedPathEffectStyle.Morph,
                ),
                inner = PathEffect.cornerPathEffect(36.dp.toPx()),
            ),
        ),
    )
}

    DrawStyle: PathEffect

总结

以上就是 DrawStyle 的详解和示例。无论绘制图形，图像，还是文字时都可以通过它们的 DrawStyle 属性来修改它们的线段或轮廓的效果。通过这个属性也可以实现更复杂的文字样式，这将在下一篇文章中介绍。

其他

更多关于 Jetpack Compose 文本的介绍：

在 Jetpack Compose 中怎样实现印章样式（弧形）的文字效果？

Jetpack Compose 中如何自定义文本笔画的描边效果

Jetpack Compose 中怎样隐藏或禁用 TextField（文本字段）的光标、文本选择手柄和文本工具栏？

怎样处理 Jetpack Compose 中文本的长按选择和点击事件（如何在 Text 中添加超链接？）

Jetpack Compose TextField VisualTransformation 视觉转换详解-高亮显示URL-格式化显示银行卡号码

怎样处理 Jetpack Compose 中文本的长按选择和点击事件（如何在 Text 中添加超链接？）

Jetpack Compose 怎样实现跑马灯效果（Marquee）

在 Jetpack Compose 中使用 DrawScope.drawText API 将文本绘制到 Canvas 上

# Android  Jetpack Compose  DrawStyle

作者：ITmob
来源：ITmob.cn
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
Jetpack Compose 中 Canvas 绘制图形的基本用法

相关推荐

相关文章

Your browser is out-of-date!

Update your browser to view this website correctly. Update my browser now

×

分类
Android 15
Jetpack Glance
Cloud
JavaScript
Git
Compose Desktop
MySQL
Jetpack Compose
Compose
Python
Compose Multiplatform
Java
Android
Linux
Kotlin
默认分类
标签
DrawStyle
lateinit VS lazy
Kotlin 2.0
AOSP
UriRelativeFilter
UriRelativeFilterGroup
Unresolved reference
ApplicationStartInfo
DETECT_SCREEN_RECORDING
GradientBorder
ClickableText
Private Space
Android 15
Widget
Deeplink
Flow
Ripple Effect
MediaStore
MediaPlayer
MediaMetadataRetriever
callbackFlow
ExpandableText
collectLatest
collect
copy VS deepcopy
Closure
drawWithCache
drawBehind
drawWithContent
Jsoup
Comparable VS Comparator
Comparable & Comparator
!! 和 ?.
INSTALL_FAILED_TEST_ONLY
TextToolbar
RTL
AndroidView
ComposeView
Additional settings in the app
ScreenBrightness
Jetpack Glance
BoxWithConstraints
LocalClipboardManager
ClipboardManager
onNewIntent
LocalInspectionMode
window.attributes
findActivity()
INSTALL_FAILED_SHARED_USER_INCOMPATIBLE
printStackTrace()
Nothing
Unit
Any
IllegalArgumentException
dp to px
sealed interface
sealed class
SnapshotMutationPolicy
mutableStateOf
minSdk
targetSdk
compileSdk
rememberSaveable
remember
values()
entries
UUID
const val
val
DisposableEffect
DefaultLifecycleObserver
运算符重载
operator overloading
ModalBottomSheetLayout
Snackbar
Canvas
DrawScope
config Bearer token
Postman
AnnotatedString
VisualTransformation
TextField
activity-alias
Room
Android Jetpack
@PreviewParameter
@
@Preview
ActivityResultRegistry
onActivityResult deprecated
onActivityResult
Androidx
跑马灯
Marquee
YYYY-MM-dd
kotlin.Result
NoSuchElementException
Kotlin Exception
Android Exception
Pixel 7
Pixel
EmojiCompat
Emoji
Shadow Text Effect
S
gradle vs gradlew
Gradlew
Gradle
Termius
Xshell
Aliyun
自适应图标
Adaptive Icon
Compose BOM
CompositionLocal
Trailing Comma
Trailing Lambda
Android Studio
AGP
IllegalCharsetNameException
Text Overflow
plurals
Android 13
转载
ConstraintLayout
Exception
keystore
keytool
disassembler
JDK Tools
APK Signature Scheme
kotlin-stdlib-jdk8
Kotlin Gradle Plugin
G
JSON
post
curl
JS
JavaScript
Interface
Git
ADB
Compose Desktop
Analytics
Firebase
CNZZ
CVE-2021-44228
Log4j
MySQL
Text
Jetpack Compose
Python3
Python2
Python
Compose
Compose Multiplatform
Terminal
Shell
Java 10
var
Java
QUERY_ALL_PACKAGES
Android R
Android 11
Android
epel-release
Epel
Linux
Kotlin
